Treuils manuels, électriques, à câble

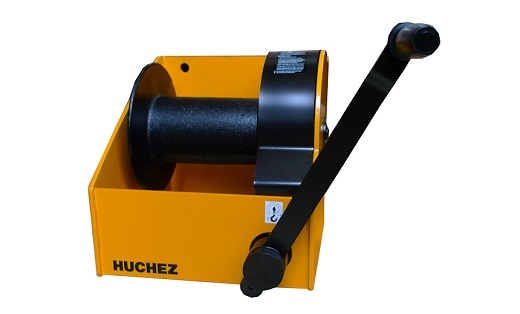

Treuil manuel gamme VS
Conçu pour les opérations de levage ou de traction/halage exigeant précision et fiabilité, le treuil manuel à vis sans fin 250 kg offre une solution robuste, sécurisée et durable. Fabriqué en France et conforme à la Directive Machines 2006/42/CE, il est spécialement adapté aux environnements industriels, scéniques et sportifs.
Applications principales :
- Levage et traction de charges légères à moyennes
- Fixation en applique murale ou à plat
- Industrie : maintenance, production
- Salles de spectacle : levage de décors, équipements scéniques
- Traitement et gestion de l'eau : barrages, stations d'épuration
- Salles de sport : suspension d’équipements
- Éclairage architectural : suspension de lustres lourds
Caractéristiques techniques :
Performance et robustesse :
- Pièces mécaniques usinées et protégées par cataphorèse pour une résistance maximale à la corrosion.
- Carter peint : finition soignée et protection longue durée.
Sécurité maximale :
- Réduction roue/vis sans fin : sécurisation parfaite du mouvement sans risque de retour de charge.
- Frein automatique intégré : maintien sécurisé de la charge à tout moment.
- Système anti-enroulement inversé du câble (breveté).
- Tambour non débrayable : sécurité totale contre le relâchement accidentel.
Ergonomie et confort d’utilisation :
- Manivelle ergonomique et amovible avec poignée tournante.
- Bras de manivelle réglable pour minimiser l'effort nécessaire selon la charge.
- Manivelle positionnée à gauche pour une manipulation naturelle.
- Bouton de réglage imperdable pour plus de praticité.
Caractéristiques techniques principales :
- Capacité : 250 kg
- Tambour : non débrayable
- Type de réduction : vis sans fin
- Installation : en applique ou à plat
- Conformité : Directive Machines 2006/42/CE – Norme NF EN 13157
- Origine : Fabrication française
- Finition : Châssis peint
| Modèle | Force 1ère couche (kg) | Force couche supérieur (kg) | Nbrs de couches | Câble cap. 1ère couche (m) | Câble cap. maxi. (m) | Câble Ø (mm) | Levée par tour de manivelle (mm) | Effort maxi. à la manivelle (kg) | Poids (sans câble) (kg) |
| VS250 | 380 | 250 | 4 | 2.5 | 15 | 5 | 17 | 11 | 7.5 |
| VS320 | 380 | 320 | 2 | 2.5 | 6 | 6 | 17 | 11 | 7.5 |
| VS500 | 750 | 500 | 4 | 3 | 18 | 7 | 11 | 14 | 12 |
| VS750 | 750 | 750 | 1 | 3 | 3 | 7 | 11 | 14 | 12 |
| VS1450 | 1450 | 1450 | 1 | 5 | 5 | 10 | 8 | 14 | 37.5 |
| VS1500 | 2000 | 1500 | 3 | 5.5 | 23 | 11.5 | 6 | 14 | 52 |
| VS2000 | 2000 | 2000 | 1 | 5.5 | 6 | 12 | 6 | 14 | 52 |
| VS2000 | 2500 | 2000 | 2 | 7 | 17 | 13 | 5 | 14.5 | 80 |
| VS2500 | 2500 | 2500 | 1 | 7 | 6 | 13 | 5 | 14.5 | 80 |
| VS3000 | 3500 | 3000 | 2 | 7.5 | 18.5 | 16 | 3 | 15 | 140 |
| VS3500 | 3500 | 3500 | 1 | 7.5 | 7.5 | 16 | 3 | 15 | 140 |

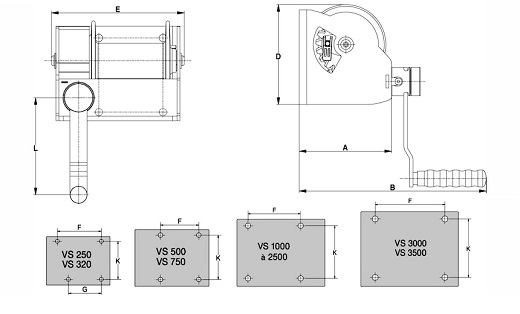

Dimensions :
| Modèle | A mm | B mm | D mm | E mm | F mm | G mm | K mm | L mm |
| VS250 | 140 | 307 | 142 | 206 | 130 | 95 | 100 | 240 |
| VS320 | 140 | 307 | 142 | 206 | 130 | 95 | 100 | 240 |
| VS500 | 162 | 325 | 175 | 233 | 112 | - | 130 | 240 |
| VS750 | 162 | 325 | 175 | 233 | 112 | - | 130 | 240 |
| VS1450 | 302 | 470 | 302 | 322 | 167 | - | 250 | 340 |
| VS1500 | 350 | 518 | 330 | 370 | 200 | - | 250 | 340 |
| VS2000 | 350 | 518 | 330 | 370 | 200 | - | 250 | 340 |
| VS2000 | 356 | 520 | 390 | 420 | 260 | - | 295 | 340 |
| VS2500 | 356 | 520 | 390 | 420 | 260 | - | 295 | 340 |
| VS3000 | 480 | 640 | 450 | 530 | 390 | - | 380 | 340 |
| VS3500 | 480 | 640 | 450 | 530 | 390 | - | 380 | 340 |
Les treuils manuels sans fin d’ATEC sont la solution idéale pour un levage sécurisé, dans tous vos projets industriels, scéniques et techniques nécessitant précision, sécurité et simplicité d'installation.
- Disponible à la vente
